Réaliser un sapin clignotant à partir de DEL, d'un cintre et d'une pile de 9V.
Difficulté
Technique
Durée
2,5 heure(s)
Disciplines scientifiques
Electricité
Sommaire
- 1 Introduction
- 2 Étape 1 - Couper des sections de cintre d'environ 6 cm
- 3 Étape 2 - Préparer le connecteur
- 4 Étape 3 - Souder les sections de cintre sur le connecteur 9V
- 5 Étape 4 - Préparer des branches de 3 diodes et souder sur le tronc
- 6 Étape 5 - Procéder de la même manière pour la seconde branche
- 7 Étape 6 - Ajouter des cadeaux au pied du sapin ?
- 8 Comment ça marche ?
- 9 Éléments pédagogiques
- 10 Commentaires
Introduction
Il s'agit de réaliser un sapin clignotant
- Matériel et outils
Fer à souder
Un fer à souder, ou plus précisément un fer à braser, est un outil chauffant permettant de réaliser une opération de brasage. L'usage courant du fer à souder se fait dans le domaine du montage de composants électroniques.
Étain
fil d'étain ou bobine d'étain
Diode electro luminescente
Une diode électroluminescente (abrégé en LED, de l'anglais : light-emitting diode, ou DEL en français), est un dispositif capable d’émettre de la lumière lorsqu’il est parcouru par un courant électrique.
Pince
Une pince est outil servant à tenir un objet en le maintenant serré entre ses mâchoires. L'intérêt d'un tel outil est de faire subir une contrainte mécanique importante à un objet ou de tenir un objet impossible à prendre avec les mains. On peut également s'en servir pour couper des matériaux.

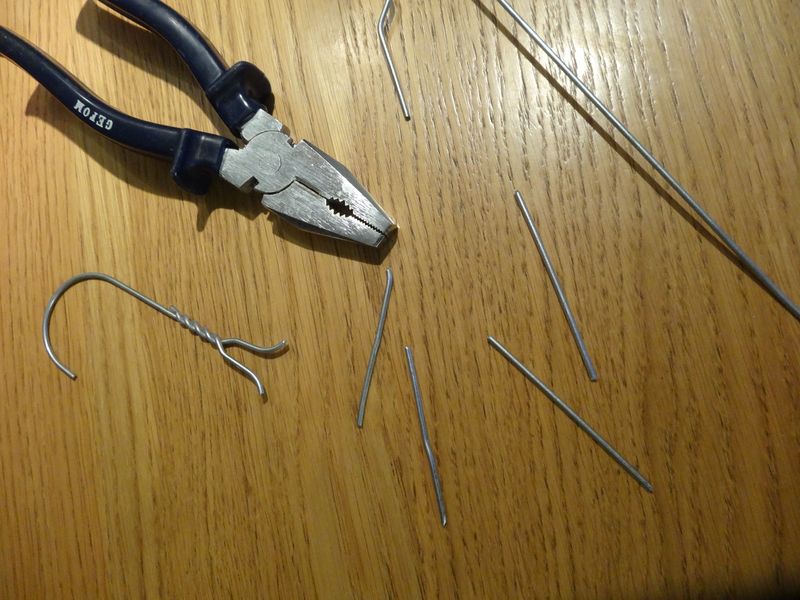

Étape 1 - Couper des sections de cintre d'environ 6 cm
Ces morceaux de cintres serviront de "tronc" au saprin. Il en faut deux : un pour le pole "+" de la pie et un pour le pole "-"

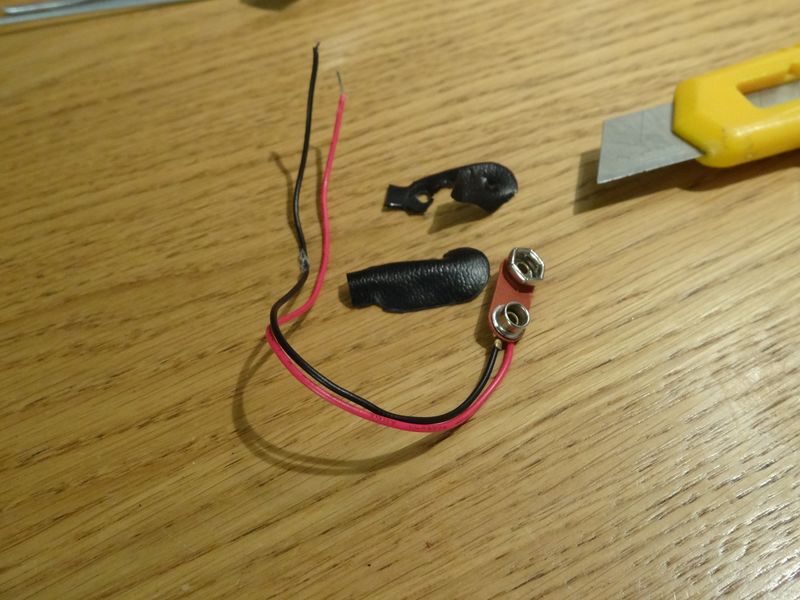

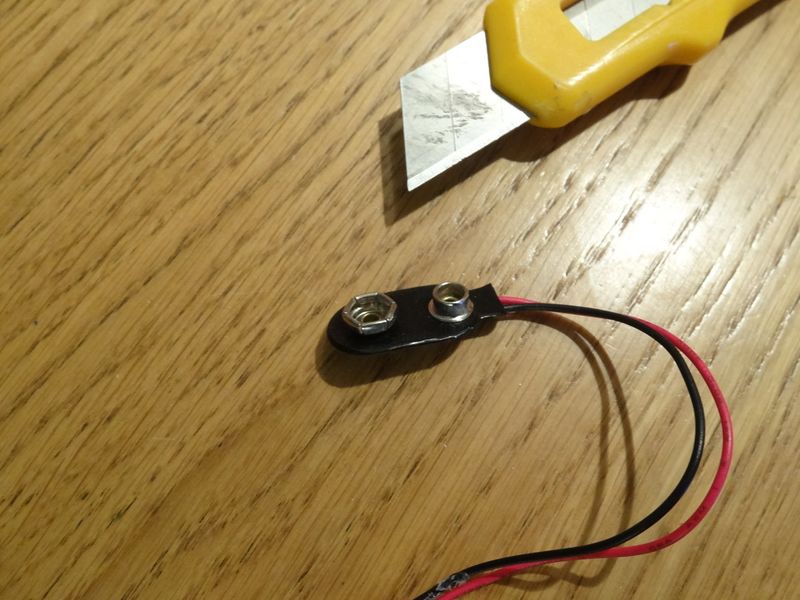

Étape 2 - Préparer le connecteur
Dénudez la protection du connecteur pour permettre ensuite de souder les sections de cintre.

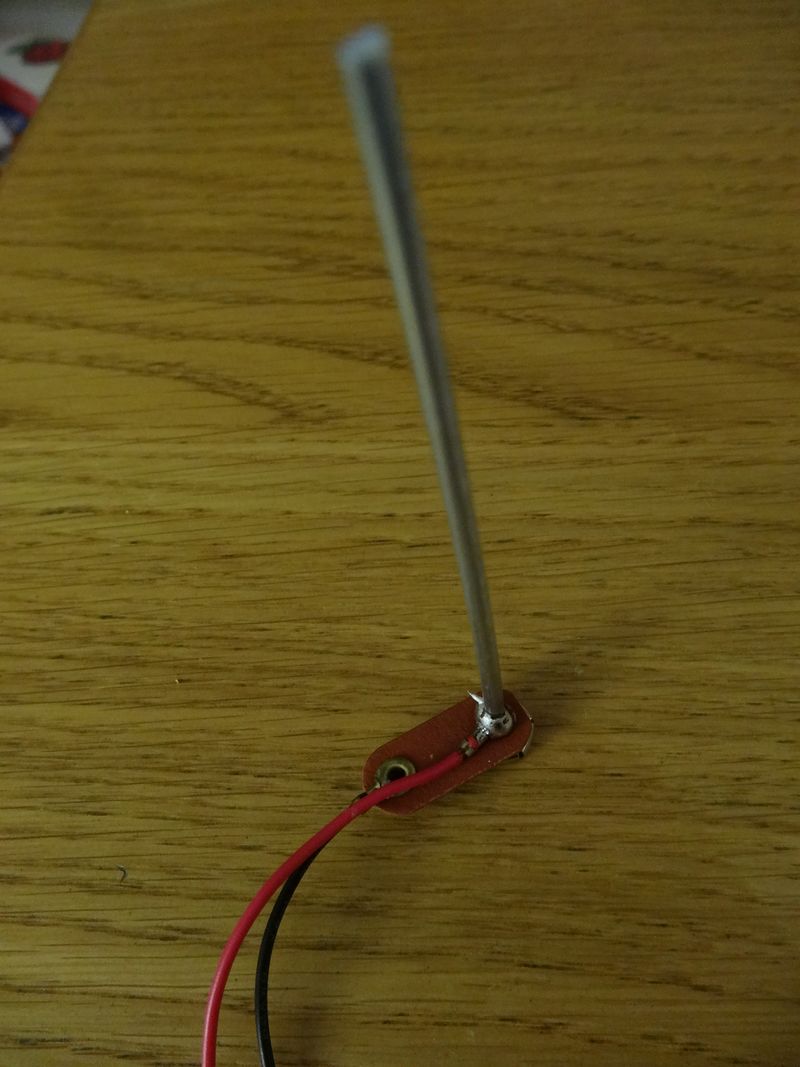

Étape 3 - Souder les sections de cintre sur le connecteur 9V
Il sera nécessaire de bien chauffer le métal du connecteur.

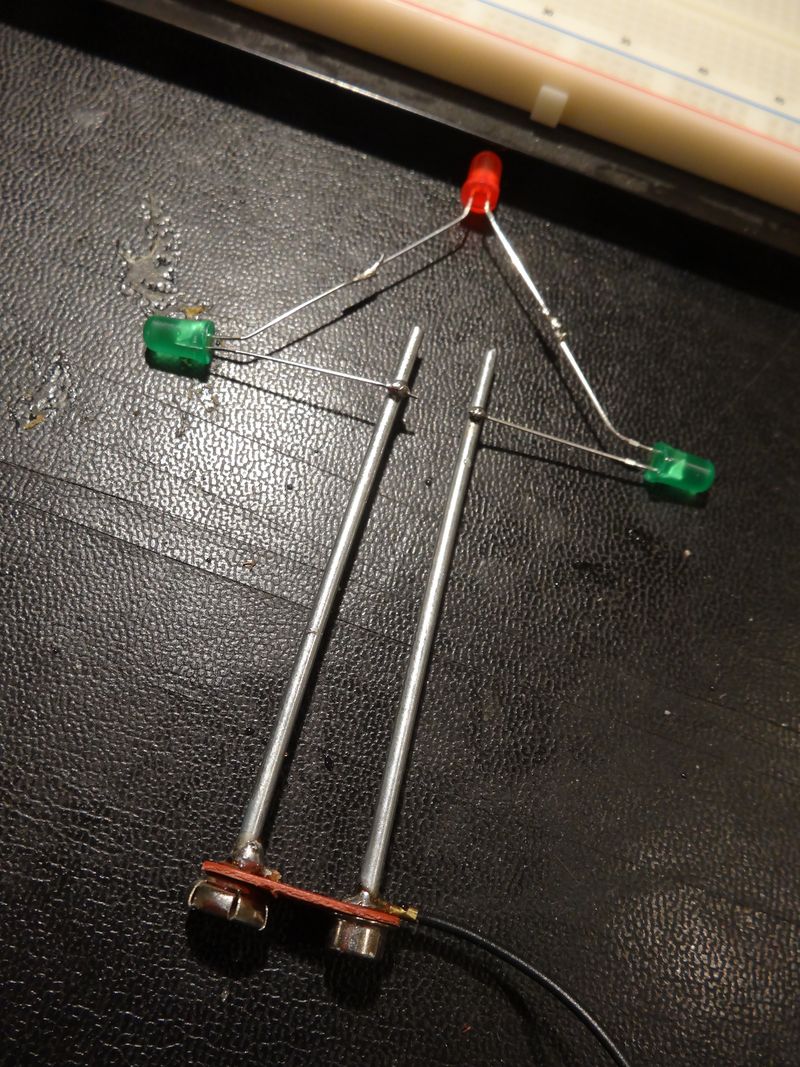

Étape 4 - Préparer des branches de 3 diodes et souder sur le tronc
- Attention évidemment aux polarités puisqu'une diode ne laisse passer le courant que dans un sens.
- Pour que votre sapin clignote, il faudra intégrer dans la branche, une diode clignotante (à peine plus cher que les diodes à émission continue)
- On profite de la tension nominale d'une diode verte (3V, attention, ce n'est pas la même tension nominale pour les diodes rouges) pour ne pas avoir à ajouter une résistance : elle est pas belle la vie ?
- Des points de pistocolle permettent de fixer la structure et surtout d'isoler les branches et d'éviter des contacts intempestifs.

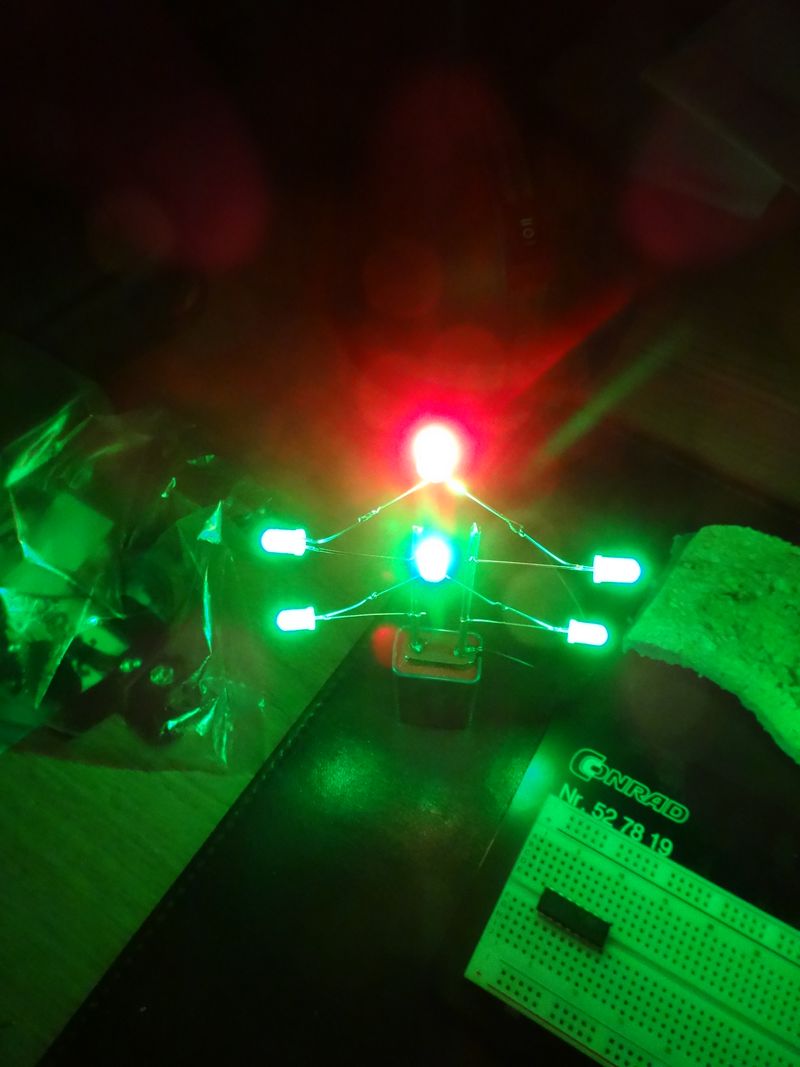

Étape 5 - Procéder de la même manière pour la seconde branche

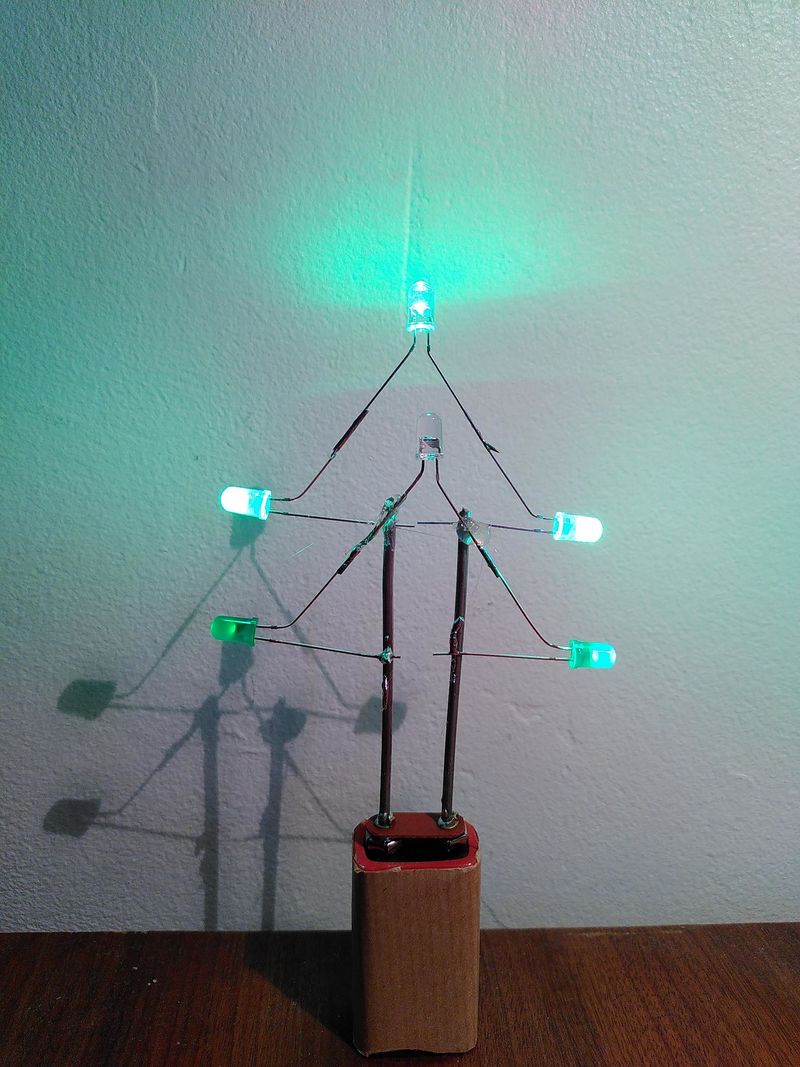

Vous aurez alors un vrai aspect "sapin".
Étape 6 - Ajouter des cadeaux au pied du sapin ?
À vous de voir :).
Comment ça marche ?
Observations : que voit-on ?
Parfois de la lumière, parfois pas :).
Mise en garde : qu'est-ce qui pourrait faire rater l'expérience ?
Attention aux court-circuits.
Explications
On se sert de la tension nominal d'une diode verte pour éviter d'avoir à ajouter une résistance. Alimentées en 9V, chaque diode de la branche fait chuter la tension de 3V : 3 diodes x 3 chutes de 3V = 9V :).
Applications : dans la vie de tous les jours
Application plutôt autour de la période de Noël. Utilité limitée à part faire joli et le plaisir de faire soi-même.
Éléments pédagogiques
Objectifs pédagogiques
- Appréhender le fonctionnement d'une DEL et l'utiliser dans le sens du passage.
- Apprendre à souder
Pistes pour animer l'expérience
Noël : préparer un petit cadeau pas cher pour quelqu'un qui nous est cher.
